事業内容Business Contents

建設機械部品を主力とした機械加工部品の製造を、協力企業と共に、素材自給(鍛造品、鋳物品、鋼材、パイプ材)から、機械加工、熱処理、表面処理(塗装、メッキ等)までを一貫して加工致します。

■加工製品の実績

建設機械部品

建設機械部品

クラッチハウジング

クラッチハウジング

トラニオン

トラニオン

ベアリング

ベアリング

キャップ

キャップ

クラッチハウジング

クラッチハウジング

設備紹介Facilities Introduction

CNC旋盤加工

1-1. CNC旋盤加工

φ600mmまでの丸物加工を得意としております。

CNC旋盤加工 CNC旋盤加工

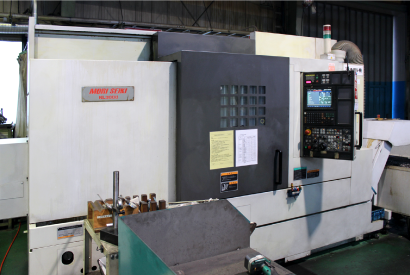

1-2. 複合旋盤(ロボットハンド+ワーク搬送装置)

CNC旋盤だけではなく、ミーリング、Y軸仕様となっており主軸を回転させながらのミーリングなど、
C軸を含めた同時3軸制御による複合加工が可能です。穴あけ加工や複雑な形状のワークにも、フレキシブルに対応いたします。
また、ロボットハンドとワーク搬送装置を利用することにより、無人運転時間を延ばし機械の稼働時間を最大限に向上させます。

複合旋盤 複合旋盤

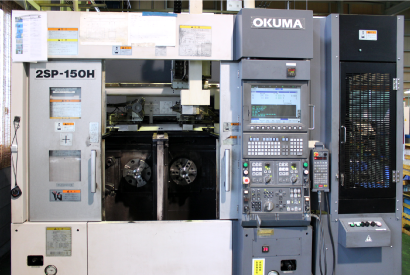

1-3.横型並行スピンドルCNC旋盤

ワークの搬送を行うガントリーローダや反転機を内蔵しており、2軸による表裏加工を自動で行うことができます。

横型並行スピンドルCNC旋盤 横型並行スピンドルCNC旋盤

ブローチ盤

引き抜き能力40tonを誇る、大型ブローチ盤。
内径Φ200mmのスプライン穴加工をブローチ盤にて高能率に加工実施しています。

ブローチ盤 ブローチ盤

マシニングセンタ(6面パレット仕様)

6面パレットの運用により、段取り時間を減らし、稼働率を最大限に向上させます。

マシニングセンタ(6面パレット仕様) マシニングセンタ(6面パレット仕様)

三次元測定機

機械加工後の製品を、ミクロン単位で測定する三次元測定機を駆使し、品質を確認しています。

三次元測定機 三次元測定機

■主要設備

機械名能力台数備考
CNC旋盤Φ900 L1000mm1特殊仕様
CNC旋盤Φ620 L868mm1
CNC旋盤Φ410 L290mm1ローダ仕様
CNC旋盤Φ390 L480mm1
CNC旋盤Φ420 L650mm1ロボットハンド仕様
CNC旋盤Φ600 L1000mm1
CNC旋盤Φ480 L720mm1
CNC旋盤Φ330 L550mm1
横型並行スピンドルCNC旋盤Φ220 L150mm1
複合旋盤Φ420 L713mm1
複合旋盤Φ420 L713mm1
複合旋盤Φ340 L500mm1
複合旋盤(2サドル)上:Φ480/下:Φ310 L650mm1
横型マシニングセンタX500Y400Z3001
横型マシニングセンタX710Y630Z56016面APC
横型マシニングセンタX650Y700Z65016面APC
横型マシニングセンタX800Y800Z88018面APC
縦型マシニングセンタX760Y500Z5001
ブローチ盤引抜力 常用350KN MAX450KN1
ホブ盤
3
平面研削盤
1
汎用旋盤
1
横フライス盤
1
縦フライス盤
1
ラジアルボール盤
1
洗浄機Φ500 h300mm1
三次元測定機X905Y1005Z6051
表面粗さ測定機
1
